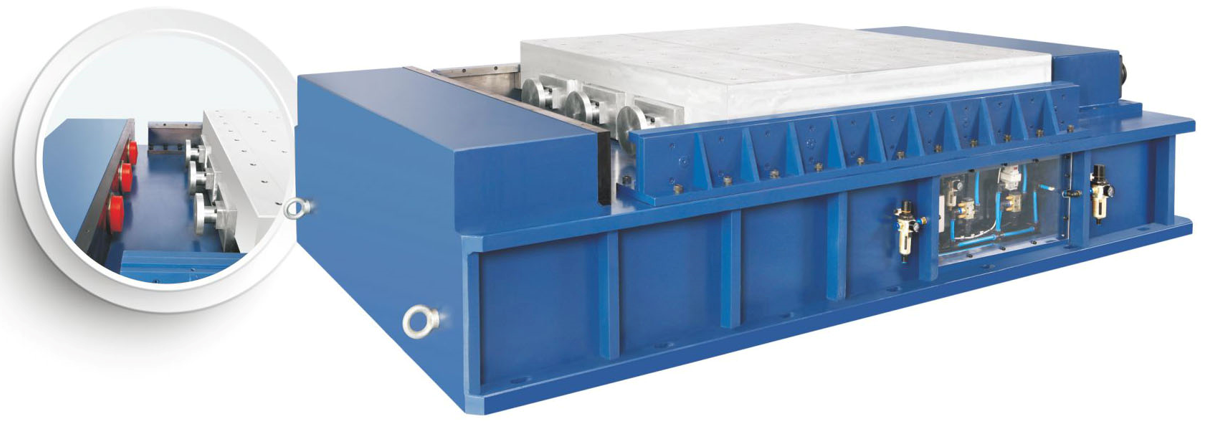

LIS 系列气动水平冲击试验台 LIS 系列气动水平冲击试验台

LIS 系列气动水平冲击试验台适用于一些不能通过改变放置方向(受冲击力的方向改变90°,成垂直冲击方向)来进行试验的产品:如一些细长产品冲击方向在长度方向、模拟水平发射试验等,都需要采用水平冲击试验台来完成冲击试验。

分享:

产品特点

  • 专利号:201520438945.1
  • 专利号:201510354205.4

技术参数

技术型号

LIS50

LIS100

LIS200

LIS400

LIS600

LIS1000

LIS1800

冲击试验参数

台面尺寸 (mm × mm)

500×700

500×700

500×900

600×1000

700×1000

800×1300

1800×1800

额定负载(kg)

50

100

200

400

600

1000

1500

冲击峰值加速度

半正弦波形(g)

15-1000

15-1000

15-800

15-600

15-500

15-400

15-300

脉冲持续时间

半正弦波形(ms)

1.2-40

1.2-40

2-40

2-40

2.5-40

3-40

4-40

冲击距离 (mm)

650

650

600

600

550

500

200

最大速度变化量 (m/s)空载

7.8

7.8

7.2

7.2

7.0

7.0

7.0

最大速度变化量 (m/s)带载

7.0

7.0

6.5

6.5

6.3

6.0

3.5

碰撞试验参数

碰撞脉冲波形

半正弦波

碰撞峰值加速度 (g)

15-80

15-80

15-80

15-80

15-80

15-60

-

碰撞脉冲持续时间 (ms)

1.2-40

1.2-40

2-40

2-40

2.5-40

3-40

-

碰撞距离自动调整范围(次/分)

1-80

1-80

1-80

1-80

1-60

1-40

-

最大速度变化量(m/s)

2.3

2.3

2.1

2.0

1.8

1.6

-

台体尺寸和重量

台体重量(kg)

2800

2800

3260

3800

4900

5800

8500

台体尺寸 L×D×H (mm)

2750

×820

×710

2750

×820

×710

2950

×820

×710

3210

×920

×710

3210

×1020

×710

3510

×1120

×710

3740

×2100

×915

使用环境

配置气源(冲击)

1.6

配置气源(碰撞)(m3/min/8kg/cm2)

1.6

2.0

2.0

3.2

3.2

4.0

-

是否配置储气罐

-

-

需1m3储气罐

需2m3储气罐

台体重量(kg)

2800

2800

3260

3800

4900

5800

8500

外形尺寸(L×W×H)(mm)

2750×820×710

2750×820×710

2950×820×710

3210×920×710

3210×1020×710

3510×1120×710

3740×2100×915

空压机功率(KVA)

11

15

15

22

22

30

30

台体电源要求

220V±10%,单相AC,50Hz,2kVA

空压机电源要求

380V±10%,三相AC,50Hz

温度范围

0℃-40℃

湿度范围

≤90% (25℃) non-condensing

控制系统:ASK01 测量系统: MIS02

ASK01 + MIS02

冲击、碰撞试验控制和测量功能并打印试验报告

满足标准

GB/T2423.5, GB/T2423.6, IEC68-2-27,IEC68-2-29, JJG497-2000, GJB 150.18 and GJB360 (equivalent to MILSTD-810).

×
