振动台的原理及介绍

浏览数量: 1270 作者: 本站编辑 发布时间: 来源: 本站

航天希尔测试技术有限公司致力于力学环境试验装备和环境可靠性装备的研究,如冲击碰撞试验台、加速度冲击试验台、振动试验台三综合试验箱等。航天希尔作为国内振动台行业的龙头,下面就简单介绍下电动振动台(电动振动试验系统)。

振动台基础介绍

1、振动台的基本原理

电动振动台台体利用了恒定磁场中对线圈通以电流,线圈就会产生运动的原理,其原理类似于扬声器。对恒定磁场中的线圈通以交变电流,线圈就产生上下运动;通以正弦交变电流,线圈就做上下正弦交变运动,激振力(F)也将按正弦规律变化。

振动台激振力的大决于小取I、B、L三个参数的大小:

F=IBL

式中:

F— 激振力(N)

I— 电流

B— 磁通

L— 载流导体的有效长度

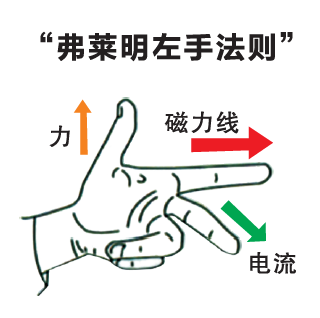

弗莱明左手法则

2、振动台的组成

振动台台体:振动的执行部件,将放大后的电能转换为动能;

功率放大器:将控制仪振动信号放大驱动振动台

冷却系统:对振动台进行散热,降低振动台热损造成的发热。

中心保持装置:使运动部件(动圈)在不同负载及动态漂移,能保持在中心位置;

振动控制仪:提供振动信号→测量振动量级→控制调节振动量级;

传感器:用于测量振动幅值,将动能转换为电能或电荷信号,然后提供给振动控制仪进行测量;

选配件:水平滑台、垂直扩展台面、夹具等。

电动振动试验系统属于典型的闭环反馈控制系统,其反馈量由参与控制的传感器采样得到。

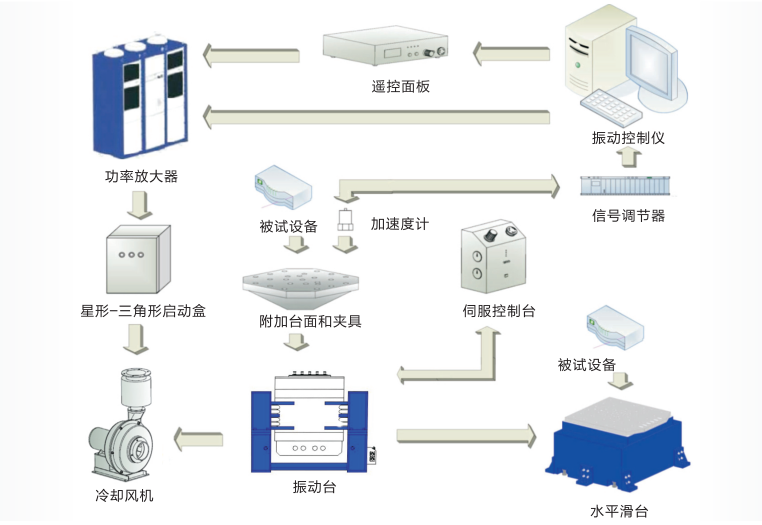

振动台的组成

3、振动台体与部件

振动台体与部件

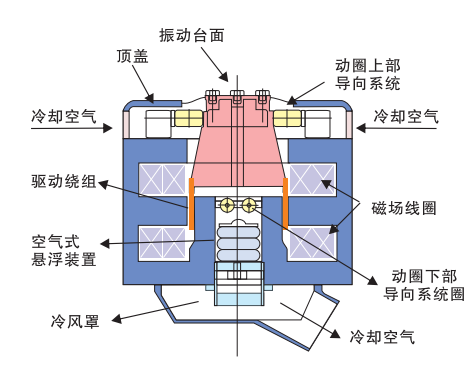

振动台体典型结构

振动台体典型结构

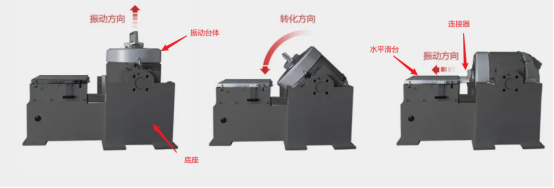

振动台体垂直、水平结构

4航天希尔振动台介绍

北京航天希尔测试技术有限公司(ETS Solutions(Beiing)Ltd.)是由中国航天科技集团有限公司组建的大型高新技术企业。致力于力学环境与可靠性试验设备的研究和生产,环境试验设备改造、环境可靠性试验和环境可靠性技术咨询等完整解决方案。

航天希尔产品及服务覆盖国防、军工、航空航天、船舶、汽车、电子等国民经济重要领域,其中部分专业领域处于国内领先、世界先进水平。航天希尔拥有专业的二十三大系列和近百款力学环境试验设备,拥有权威的国防科技重点实验中心和全面的咨询与培训。

航天希尔振动台分成六大系列,I系列感应式振动台L系列小型风冷振动台M系列风冷振动台H系列水冷振动台LS系列大位移振动台TVA系列三轴多自由度振动台

更多有关航天希尔振动台的知识,可以关注航天希尔微信公众账号或抖音账号,也可以进入航天希尔官方网站了解详情!

×
