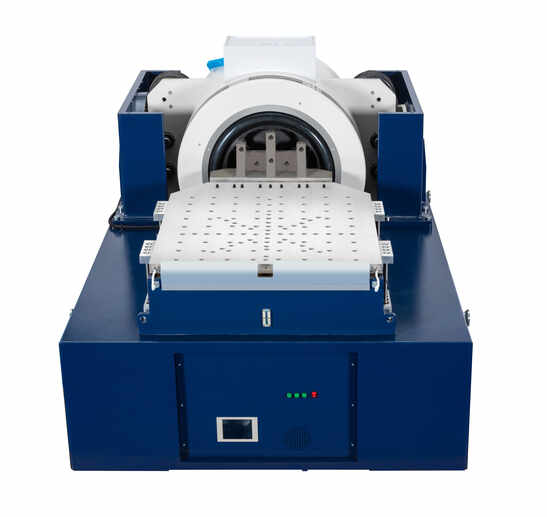

电动振动台配置水平滑台可实现三向振动试验。也可以配合温、湿试验箱形成复合环境试验系统。 多轴向水平滑台可以与任何振动台配用，为水平方向测试提供最佳的试验平台。根据一体化理念设计制造的钢结构基座，为电动振动台和水平滑台的校准提供了一个坚固平台。水平滑台设计选用精加工的天然花岗岩和优质的导向轴承，从而能够满足不同应用要求。加固的焊接台体具有良好的反作用质量和阻尼效果。内置隔振系统可以减少到地面的振动传播，防止试验设备间的干扰。 利用涡轮-涡杆或链轮转动系统，一个人能单独轻松地转动振动台台体与水平滑台连接。利用机械限位装置可以确保水平滑台与振动台的连接。 水平滑台按连接方式划分为斜面连接和垂直连接(根据用户要求选用);按导向方式分为GT系列的V型导轨导向方式、BT系列的静压轴承导向方式、TT系列的静压轴承导向方式。 滑板的面积、厚度决定活动系统的质量，也会影响台面的上限频率;用户可特殊定制。

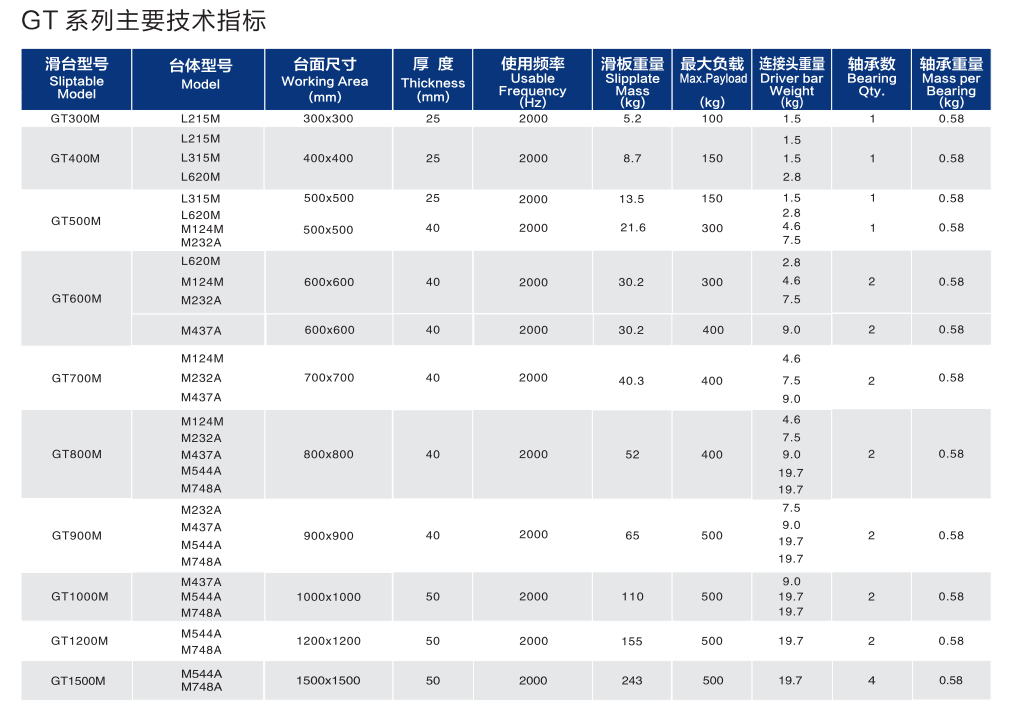

GT系列导向油膜水平滑台

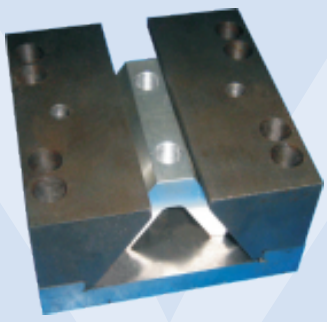

GT系列导向油膜水平滑台设计采用比较便宜的导向V型槽轴承，与镁合金水平滑板配用，由滑板、V型导轨、连接头、天然花岗岩平板、水平滑台基座、内置式静压油源所组成。
内置式供油泵，结构紧凑、操作方便。依据不同的滑台尺寸V型导轨数目有所不同。此种V型导轨具有很高的抗倾覆力矩。静压油通过花岗岩石板上的小孔，在整个水平滑板底下分散开。油膜形成低摩擦力水滑面，适当的阻尼用于抑制共振、倾覆力矩和翻转力矩。

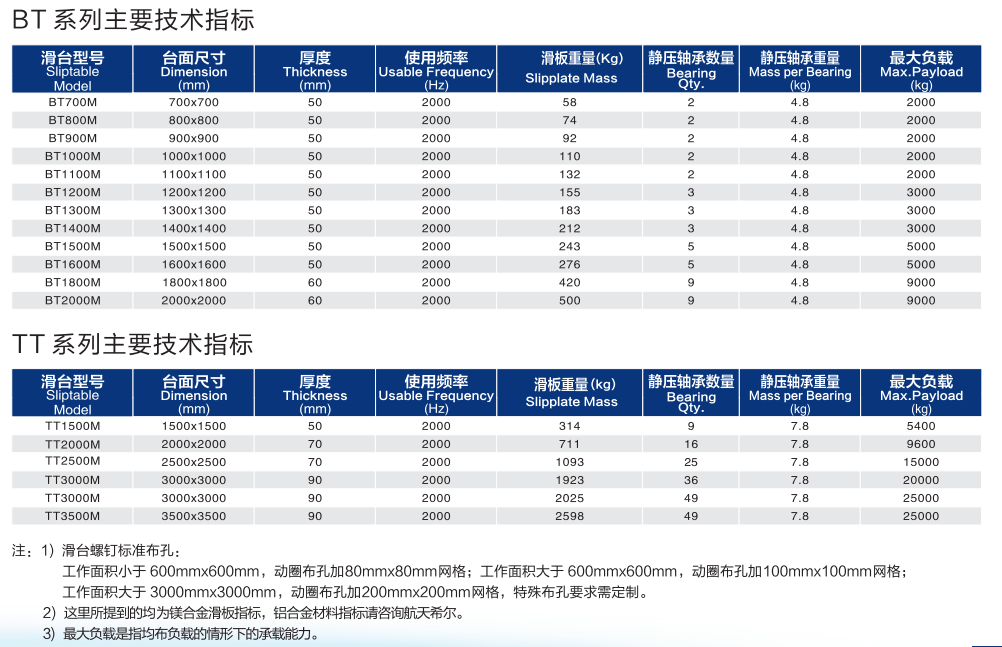

BT系列静压轴承水平滑台
BT系列水平滑台设计具有较高的倾覆力矩和横向限制。这种设计理念结合标准的水平滑台装置和3000磅/平方英寸(PSI)静压轴承，具有较高的动态力矩限制，同时保持导向油膜阻尼特性。
静压轴承水平滑台由滑板、静压轴承、连接头、天然花岗岩平板、水平滑台基座、独立的静压油源所组成。
静压轴承能提供更高的抗倾覆力矩，适用于测试大负载试件。静压轴承数目越多，抗倾覆力矩越大。

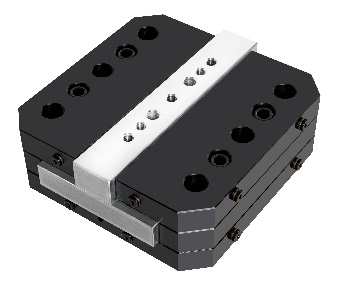

TT系列静压轴承水平滑台
TT系列静压轴承水平滑台主要适用于大尺寸试验件的水平振动试验，可以提供比BT系列静压轴承水平滑台更大的承载力和抗倾覆力矩。
TT系列静压轴承水平滑台采用T型静压轴承作为承载和导向装置，轴承本身具有很大的垂向刚度，无需配套大理石即可满足承载和导向要求。TT系列水平滑台结构简单，滑板采用镁合金一体化制作而成，轴承直接供油，无需在滑板开导油槽，滑台温升变形小。供油压力低，约700PSI，系统可靠性高、发热量小。
TT系列静压轴承水平滑台可以根据客户试验件的结构特点灵活布置位置，以最经济的形式实现最大的能力。
