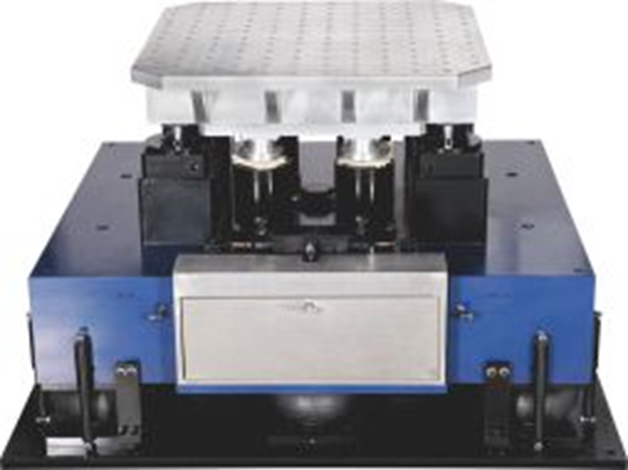

HAIS系列大能量冲击试验台是专门用于电池模组及系统进行机械冲击测试的试验设备，电池模组机械冲击所要求的最大冲击能量是普通冲击设备最大能量的2-3倍，最大相当于自由跌落高度9米左右的势能。该系列冲击台冲击能量大，总体高度适中，负载能力强，操作维护比较方便。
|
型号 |
HAIS600 |
HAIS800 |
HAIS1000 |
HAIS1390 |
HAIS1200 |
|
|
台面尺寸(mm X mm) |
600X600 |
800X800 |
1000X1000 |
1300X900 |
1200X1200 |
|
|
台面重量(Kg) |
100 |
200 |
250 |
300 |
400 |
|
|
额定负载 (kg) |
5-1000 |
10-500 |
10-300 |
10-300 |
10-300 |
|
|
脉冲宽度(ms) |
半正弦波 |
2-90 |
3-90 |
6-90 |
6-90 |
6-90 |
|
最大速度变化量 (m/s) |
半正弦波 |
20 |
20 |
20 |
19 |
18 |
|
典型指标 |
50g@6ms，25g@15ms，25g@10ms, 12g@20ms，60g@45ms，70g@45ms，90g@20ms， 140g@15.8ms, 150g@15ms，150g@20ms，155g@20ms |
|||||
|
外形尺寸与重量 |
||||||
|
设备重量(kg) |
6000 |
15000 |
16000 |
17000 |
20000 |
|
|
设备尺寸 长X宽X高 (mm) |
1350×1000×1350 |
2500×1800×1600 |
2600×1900×1700 |
2900×1900×1700 |
2800×2200×1800 |
|
|
使用环境 |
||||||
|
压力(kg/cm2) |
7-8 |
7-8 |
7-8 |
7-8 |
7-8 |
|
|
冲击时需要的流量(m3/minute) |
1.6x2 |
1.6x2 |
1.6x2 |
1.6x2 |
1.6x2 |
|
