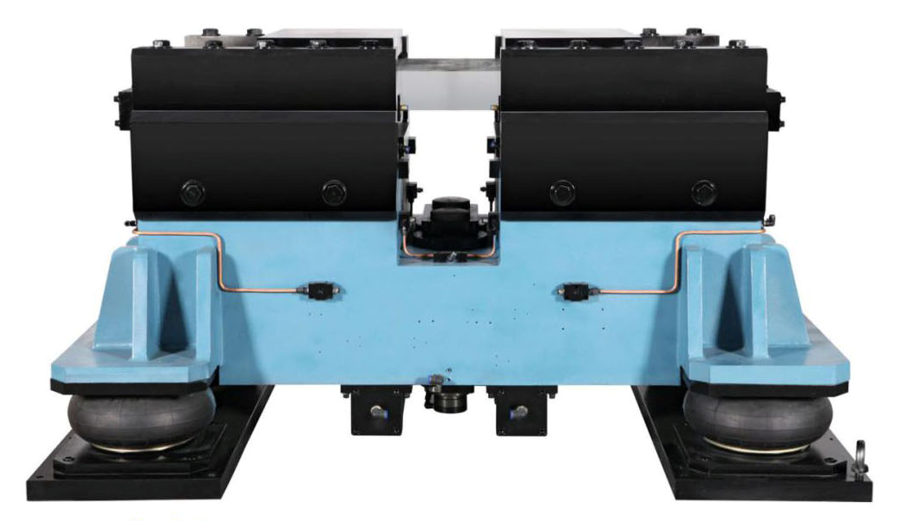

VSRS系列气动垂直冲击响应谱试验机，是利用冲击气缸在垂直方向推动冲击锤撞击谐振板，产生高能量冲击的响应谱试验机。主要用于测量和确定航天、航空、武器装备、电工电子产品的抗冲击性能，并评估冲击环境下产品的可靠性和结构的完好性，能更真实有效地反应冲击对试件的损伤情况。具有冲击能量大、可靠性高、性能稳定、在试件上的能量衰减小、重复性好、操作简单、安全环保等特点。
冲击能量大
可靠性高
垂直冲击响应谱优点
|
技术型号 |
VSRS600 |
VSRS800 |
VSRS1000 |
VSRS1200 |
|
|
台面尺寸(宽mm × 长mm) |
600× 1400 |
800× 1600 |
1000× 1800 |
1200× 2000 |
|
|
最大负载 2 (kg) |
100 |
200 |
300 |
400 |
|
|
最大加速度 （空载) (g) |
15000 |
12000 |
10000 |
8000 |
|
|
频率响应范围4 (Hz) |
50-5000 (10-10000Hz) |
||||
|
拐点频率(Hz) |
500~2000 |
||||
|
上升段斜率 (dB/oct) |
6-9 |
||||
|
控制容差 |
fn≤3KHz ±6dB, fn>3KHz +9/-6dB |
||||
|
有效波形最大持续时间 (ms) |
≤20 |
||||
|
台体尺寸和重量 |
|||||
|
设备重量 (kg) |
8500 |
11500 |
15000 |
18000 |
|
|
外形尺寸 L×D×H (mm) |
3050 ×1540 ×1240 |
3250 ×1800 ×1260 |
3450 ×2000 ×1280 |
3650 ×2200 ×1300 |
|
|
使用环境 |
|||||
|
气压 (kg/cm2) |
7-8 |
||||
|
所需气压 (m3/minute) |
1.6 |
||||
|
使用功率(kVA) |
台体 |
2 |
|||
|
空压机 |
11 |
||||
|
温度范围 |
0℃-40℃ |
||||
|
湿度范围 |
≤90% (25℃) non-condensing |
||||
|
配ASK01冲击控制仪和MIS04冲击响应谱测量仪 |
|||||
|
ASK01 + MIS04 |
冲击响应谱试验控制和测量功能并打印试验报告 |
||||
|
满足标准 |
|||||
|
GJB150.18A-2009,GJB150.27-2009, MIL-STD-810F |
|||||
