IPA系列智能开关功率功放器

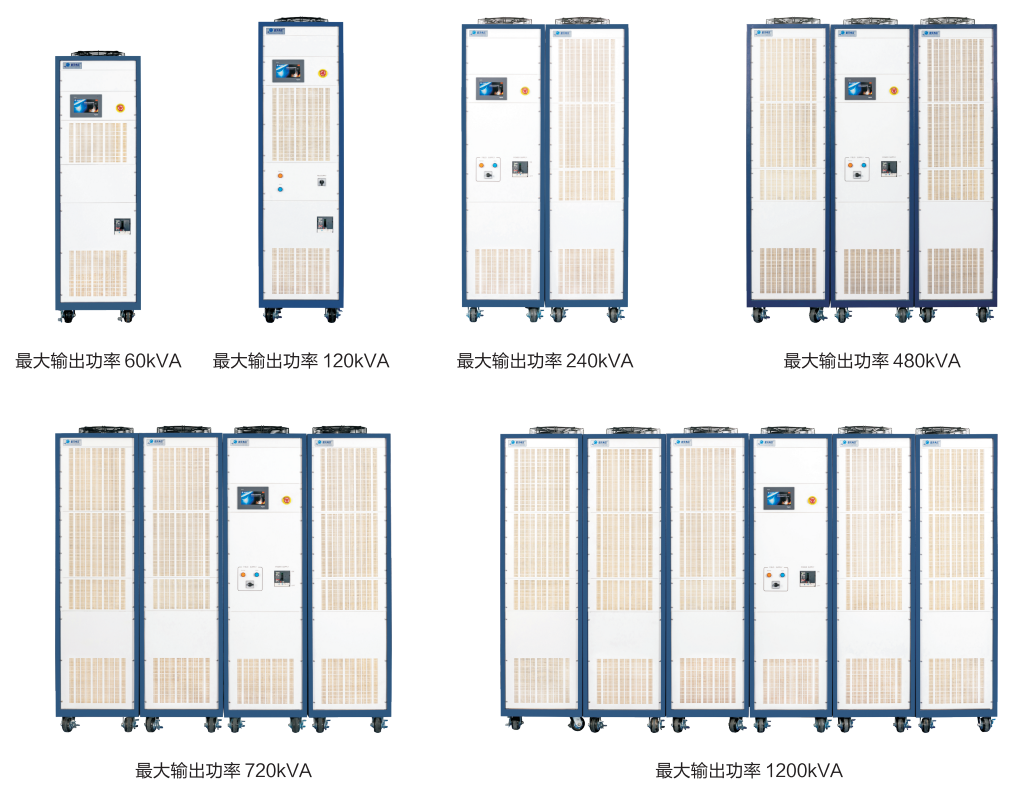

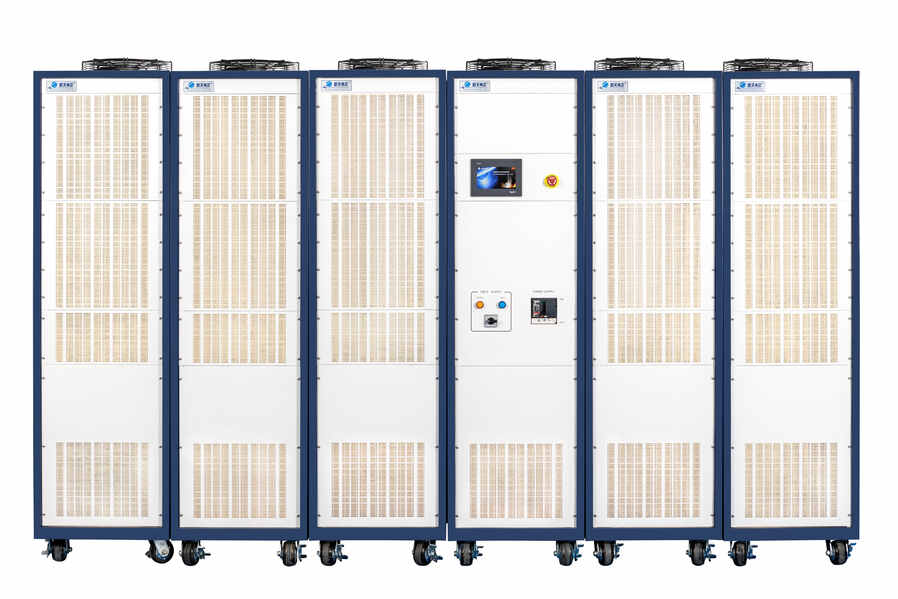

振动台系统已全面使用高效的“IPA系列”类功率放大器。IPA系列功率放大器采用集成硬件FPGA编程阵列，可编程控制器PLC，可触摸人机交互实时操作显示系统三大部分组成。功率放大器系统由EMI电磁屏蔽控制、三相电整流输出、PLC控制、液晶触摸屏操作显示、直流励磁输出、功率放大器模块等组成。采用风冷散热，并联式的模块设计结构可以配套到1200kVA的功率输出。采用紧凑型设计，使得每个功放柜最大可以输出功率240kVA，具有远程控制功能，允许从外部实现对功率放大器、振动台进行控制、监控。IPA系列功率放大器直接耦合到振动台，它可以替换以前的水冷或效率不高的功率放大器。

询价

产品特点

产品特点

高可靠性：采用施耐德（法国）PLC（可编程控制器）及触摸显示屏；
全数字化控制：采用数字增益电位器，系统状况全数字化监控，并在液晶屏上显示、PLC内存中保存；
系统前期故障判断：通过经验数据与当前运行状态数据比较作为前期故障诊断及当前故障诊断；
节能控制：根据系统负载情况，用户可通过调节励磁电流，冷却单元功率来实现节能运行；
数据交换：前置控制器具有网络接口，可与振动控制仪、其他试验设备进行数据交换；
远程控制、诊断：通过网络对振动台进行远程控制、诊断；
遥控面板：通过网线将前置控制器显示屏与遥控面板显示屏相联，实现二者相同的功能，真正实现远程遥控。
实现动态可变励磁控制，节能概念。
励磁输出电流10%-100%根据设置连续可调，
励磁线圈不受电流冲击，自带短路，过载，过压保护。
自带短路，过载，过压保护。
可增加水冷柜数据页面，更好的实时监控整个系统。
可增加试验类型选择（正弦，随机，冲击），能更精确保护系统。
可增加远程遥控面板。
可增加上位机控制。
可增加密码保护。

控制系统界面

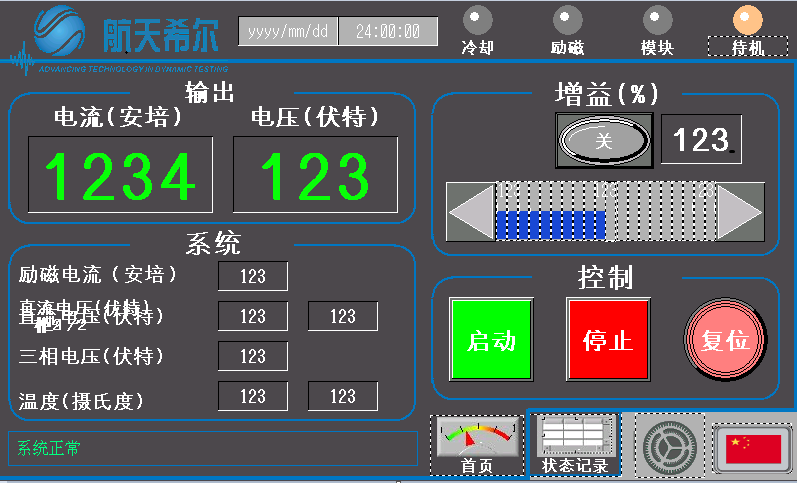

系统状况全数字化监控	系统状态查询区

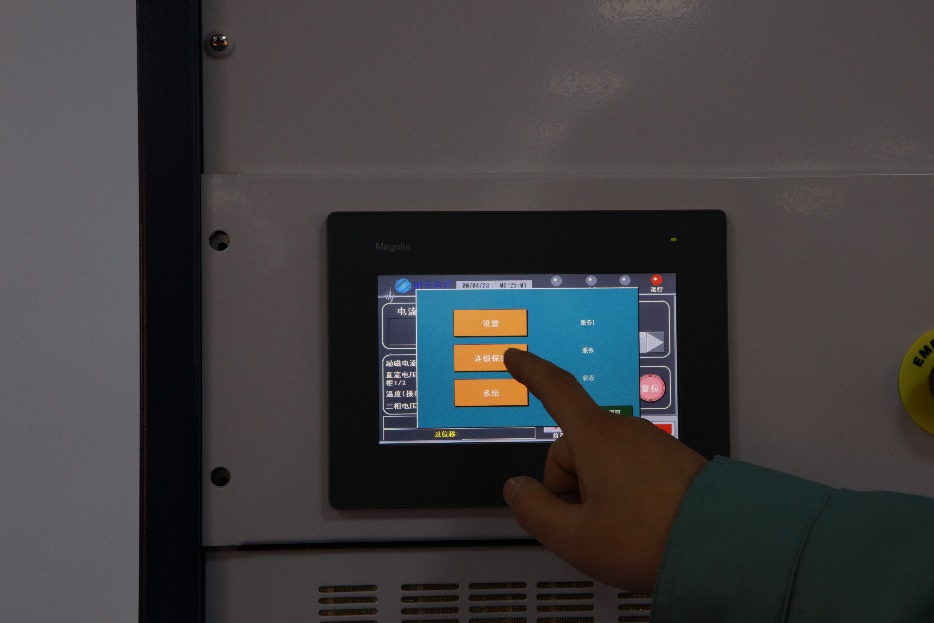

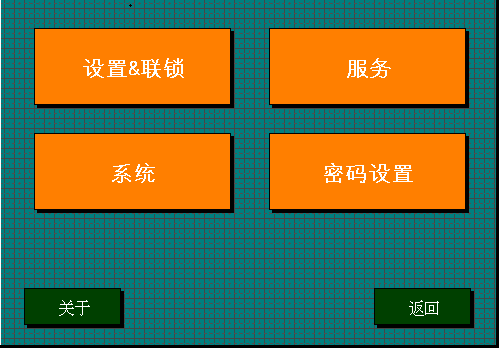

人机交互界面操作顺序c	可触摸屏人机交互显示1

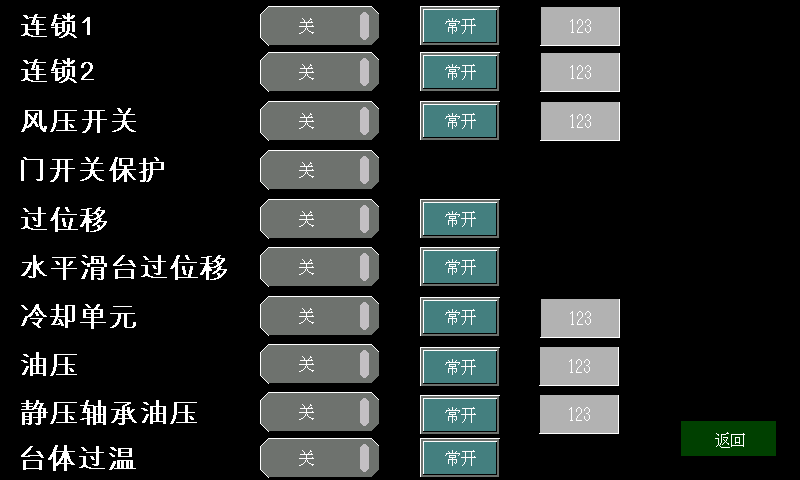

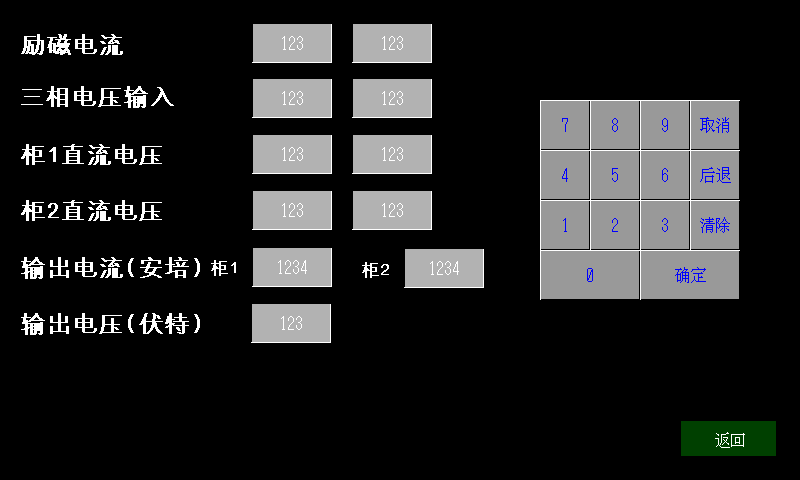

可触摸屏人机交互显示2	可触摸屏人机交互显示3

可触摸屏人机交互显示4	可触摸屏人机交互显示5

技术参数

放功率范围：30~480KVA（低压）	放功率范围：60~1200KVA（低压）
单模块最大输出功率：30KVA（低压）	单模块最大输出功率：30KVA（高压）
额定输出电压：320Vrms	输出电流波峰系数：≥3
满功率带宽：20~3000HZ	开关频率：150KHZ
整柜并联平均电流不平衡度：≤2％	频率范围：0-5000HZ
冷却方式：风冷	信噪比：≥70dB
